ジムニー,JA11,シートベルト,自作,後部座席,チャイルドシート

シートベルト

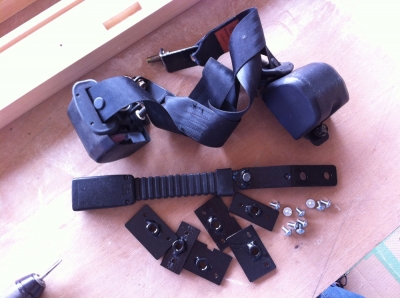

用意したのはJA22の後部座席用シートベルトキャッチはカプチーノ用。自作の金物、ビス類少々。
シートベルトの取付けボルト、ナットは全て「7/16-20UNF」というインチサイズの細目。
JA22のシートベルトは巻き取りのところが車内に露出していてプラスチックのカバーがついています。
穴をあけてボディー鉄板の裏に金物を仕込んで止める。

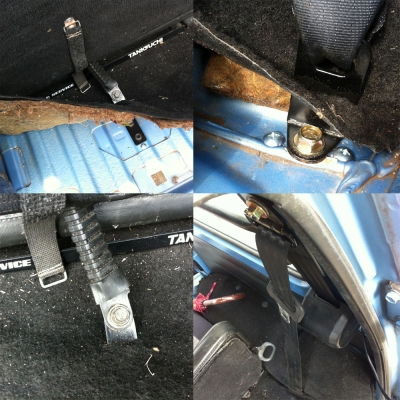

シートベルトディテール

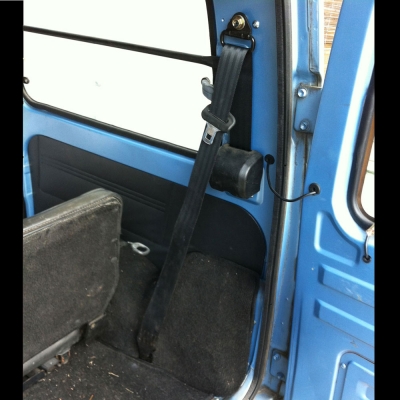

シートベルト完成
チャイルドシートは無理矢理結びつければ何とかなっていたが、ジュニアシートは車載のシートベルトを使うのでJA11の場合、どうしてもこの作業が必要なのだ。

コメント
from: KAN   2017/10/14 5:48 PM
松本様 はじめまして。
このジムニーは手放してしまいましたし、時間が経ってしまい、どうしてサイズが違うのかよく憶えていません。
幅の狭いのはタイヤハウスのわきに付けた裏金だと思います。何かが干渉するのかも解らないですね。
切り欠きがある物はたぶんベルトのリール用で、ピンが出ていてそれを避けるために切り欠いたのだと思います。
小さい穴はM4かM5のタップを切って、ボディーの表からビス止めしました。板厚は3.2だと思います。
頼りない答えですが、参考なるといいのですが......。
from: 松本   2017/10/14 11:46 AM
初めまして。
当方、11に22のリアシートを移植しようと思いコチラのブログを拝見させていただきました。
もしよければシートベルトをボディに固定するための自作ステー(金物)の寸法を教えていただけませんか?
画像では計6枚ありますが2枚づつ形状が違うようでどうしようか悩んでおりました。
どうぞ宜しくお願いいたします。
from: KAN   2014/01/29 12:06 AM
今の予定だと今春には引っ越そうという事になっています。
予定は予定だからまた遅くなったとしても年末までには引っ越しているはずです。みんなで遊びにきて下さい。
from: なおこ   2014/01/28 8:24 PM
本当に何でも自分でやっちゃうんですね。まだ分かりませんが、今年末にでも子供を連れて帰れたらなー、と思っています。それまでには家が完成するでしょうか?
